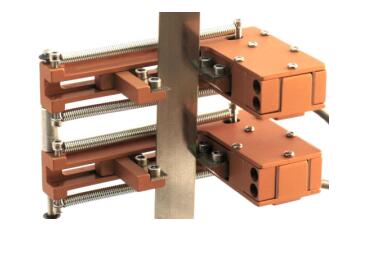

通用型引伸计，可用于轴向拉伸、压缩和循环试验。标距范围：10到250毫米（0.400" to 10.000"），行程范围：标距的5%到100% 温度范围：-270°C 到 200 °C.

描述

交叉弯曲结构设计可提高引伸计的性能和耐用性，有侧出口线，以减少数据线的磨损和损坏。

EAG具有独特的抄底剖面轴向快速链接系统，即使在再非常狭小的附具之间，也可以轻松实现单手连接。 该附件系统的设计提供方便的附件，而不影响引伸计的输出和性能。通过引伸计主体轴向传递附着力。

该快速链接系统包括适用于圆形和平的试样的圆形和扁平连接。也可用弹簧或胶圈安装在试样上。350欧姆全桥应变仪设计，可以与所有的试验系统和基于应变计传感器的信号调节电子设计兼容。 RELIANT可提供很多解决方法，允许引伸计输出连接到数据采集板，图表记录仪或其它设备上。

特点

l 试样断裂后可留在试样上

l 350欧姆全桥应变仪设计，可以与几乎所有的试验系统兼容

l 所有型号可用于拉伸和压缩试验，并且可用于循环试验

l 双向机械式超行程停止

l 提供快速夹持装置，可快速，单手安装引伸计。

l 均满足现有ASTM 标准B-1级和ISO9513标准0.5级的精度要求

l 坚固耐用，优化的双弯曲设计，提高强度和性能。

l 低摩擦钢丝限位设计不会影响性能。

l 刀刃更换方便，每个引伸计均配有一套备用的刀刃

l 不同于其他设计那样容易受损的坚固可替换的手臂

l 可按温度范围选择引伸计，适用的温度范围为-275℃－+200°C （-454°F--+400°F）

任选件

l 可连接任何品牌试验设备的连接件

l 用于大试样试验的快速夹持臂

l 调节标距的工具包

l 适用于DAQ的独立的信号调节器

l 专用刀刃

技术规格

l 输入：建议使用5到10伏直流电压，最大为12伏直流或交流电压

l 输出：额定2-4mV/V，具体根据型号而定

l 线性度：满量程的≤0.15%

l 温度范围：标准型 -40°C--+100°C （-40°F--+210°F）(温度范围可选)

l 信号线：标准长度为2.5M的柔性线

l 标准快速夹持工具：适合圆试样的最大尺寸是直径1英寸（25毫米），扁试样的最大尺寸是0.5英寸厚，1.25英寸宽(12 mm厚，31 mm宽)

l 操作力：一般为30克

EAG轴向引伸计是一个模块化设计。这使我们能为您的测试能够提供准确的规范长度，测量范围和温度范围。对复合材料的压缩试验，如ASTM d695 EAG，EAG轴向引伸计可以直接安装到压缩夹具。如果您对配置有特殊要求，请与我们联系。

除非特别注明外，以下所列的标距、行程和温度范围可以任意组合，非标标距可以特殊订货

订购信息 ：EAG-标距-测量范围-温度

比如: EAG-025M-0100-S (标距25 mm, 测量范围±10%,  温度范围-40 °C 到 +100 °C)

以上标距 行程 温度均适用于EAG轴向引伸计，其他特殊配置也可以定制，请联系我们。
