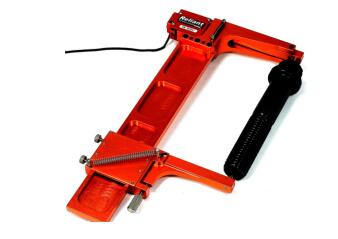

螺栓和类似产品的的校验和产量用引伸计ETB 。

ETB是专用于测量螺栓以及类似产品的产量和低应变测量中常见的检验螺栓。

标准型号测试螺栓长度从25毫米（1）到150毫米（6）。为了测试更长的螺栓，可以使用延长梁。ETB型可通过两个可替换的硬质合金圆锥点轻松连接到样品上。它的设计是自支持夹持，而不需要打孔或对中标记。下部连接臂组件包括一个零位调节蝶形螺钉和一个“分离式”下部连接臂，以防止螺栓失效时收到损坏。

该ETB设计是我采用们独创的坚固双交叉弯曲模块，一体式上部内置机械停止，以确保产品的长期的使用寿命。

350欧姆全桥应变仪设计，可以与所有的试验系统和基于应变计传感器的信号调节电子设计兼容。 RELIANT可提供很多解决方法，允许引伸计输出连接到数据采集板，图表记录仪或其它设备上。

特点

l 试样断裂后可留在试样上.

l 350欧姆全桥应变仪设计，可以与几乎所有的试验系统兼容.

l 用于位移和循环/动态测试的一般测量.

l 内置机械式行程停止装置和折断式下臂.

l 坚固耐用，优化的双弯曲设计，提高强度和性能.

l 标准型号符合ASTM E83 and ISO 9513的标准.

l 适用的温度范围为-275℃－+200°C （-454°F--+400°F）

任选件

l 用于连接大多数试验机使用的导线或接头

l 用于测试长度大于150毫米（6.000英寸）的螺栓的延长梁。

l 适用于DAQ的独立的信号调节器

技术规格

l 输入 建议使用5到10伏直流电压，最大为12伏直流或交流电压

l 输出额定2-4mV/V

l 线性度：满量程的≤0.15%

l 标准型 -40°C--+100°C （-40°F--+210°F）(温度范围可选)

l 信号线：柔性，标准长度为8 英尺(2.5 m)

l 快速安装夹具：可更换的碳化钨锥形尖端消除了中心/打孔标记的需要.

l 操作力：一般为50克

ETB 螺栓质检引伸计

测量螺栓以及类似产品的产量和低应变测量中常见的检验螺栓，满量程测量范围为1.25 mm或0.050“，温度范围为-270°C至200°C。

ETB 是一个模块化设计。这使我们能为您的测试能够提供准确的测量范围和温度范围。更可配置长度大于150毫米（6.000英寸）的螺栓的延长梁。如果您对配置有特殊要求，请与我们联系。

除非特别注明外，以下所列的测量范围和温度范围可以任意组合，非标标距可以特殊订货

订购信息 ：ETB-测量范围-温度范围

比如: ETB-125M-X (测量范围1.25mm,  温度范围-40 °C 到 +100 °C)

以上测量范围 温度范围均适用ETB引伸计，其他特殊配置也可以定制，请联系我们。
