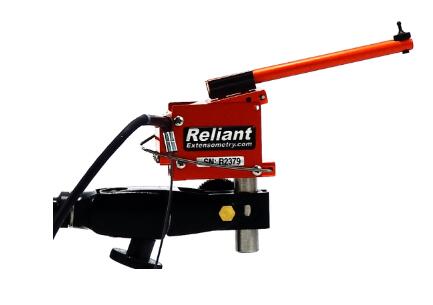

DG 挠度仪 --用于测量位移的挠度仪，广泛用于测量3点和4点弯曲试验变形，也可用于压缩试验和大量的一般变形试验。

带球形触头的单测量臂测量挠度，类似刻度盘指示器上的指针，全桥应变仪型结构提供一个电输出，能够与任何适合应变仪传感器的电子元件兼容。

所有型号均采用弹簧加载臂，当超出极限位移时，自由断开保护计量器免受损坏。上臂产生一个小的弹簧力作用在试样上，这个力足以允许挠度仪进行动态疲劳试验，同时足够小不会对试验造成干扰。

标准型挠度仪随机提供一个测量臂，当处于垂直状态时，测量向下变形，也可上下颠倒或任何方向。也可以按照弹簧向下加载设计。

350欧姆全桥应变仪设计，可以与所有的试验系统和基于应变计传感器的信号调节电子设计兼容。 RELIANT可提供很多解决方法，允许引伸计输出连接到数据采集板，图表记录仪或其它设备上。

特点

l 样断裂后可留在试样上

l 350欧姆全桥应变仪设计，可以与几乎所有的试验系统兼容

l 用于一般测量位移和循环/动态测试

l 双向机械式超行程停止

l 采用弹簧加载臂，当超出极限位移时，自由断开保护计量器免受损坏。

l 配有可调磁座，便于安装

l 坚固耐用，优化的双弯曲设计，提高强度和性能。

l 均满足现有ASTM 标准B-1级和ISO9513标准

l 可按温度范围选择引伸计，适用的温度范围为-270℃－+200°C （-454°F--+400°F）

任选件

l 可连接任何品牌试验设备的连接件

l 各种接触提示

l 高温使用的定制安装支架

l 标准独立的DAQ板的信号调节器

技术规格

l 输入：建议使用5到10伏直流电压，最大为12伏直流或交流电压

l 输出：额定2-4mV/V，具体根据型号而定

l 线性度： 满量程的 ≤0.15%

l 温度范围： 标准型(-ST)是-40℃－+100℃ （温度可选）

l 连线： 柔性线，标准长度为2.5m

l 快速安装系统：均配有高质量，中央锁定，可调的磁性底座，便于安装。

l 操作力： 一般为50克

DG 挠度仪广泛用于测量3点和4点弯曲试验变形，也可用于压缩试验和大量的一般变形试验 。满量程范围从2毫米到50毫米（0.080“到2”）和温度范围从- 270°C到200°C。

DG挠度仪是采用模块化设计建造的多用途挠度仪。这使我们能为您的测试能够提供准确的标距，测量范围和温度范围。如果您对配置有特殊要求，请与我们联系。

除非特别注明外，以下所列的测量范围和温度范围可以任意组合，非标标距可以特殊订货

订购信息 ：DG-测量范围-温度范围

比如: DG-012M-S (测量范围12, 标准温度)

以上标距 行程 温度均适用于DG挠度仪，其他特殊配置也可以定制，请联系我们。
