应用：
RTSS视频引伸计测量精确灵活

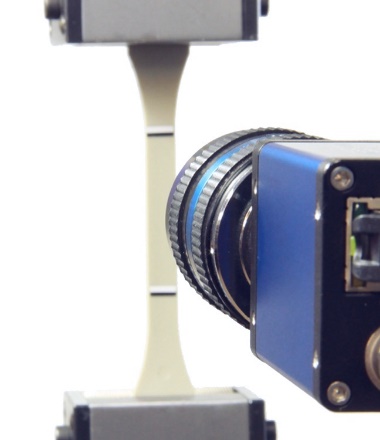

RTSS视频引伸计在材料试验过程中对纵向应变和横向应变进行了非接触测量。
RTSS视频引伸计可用于拉伸、压缩、疲劳和蠕变试验，适用于扁试样、圆试样、线材、钢筋等。
该系统用于视野为5毫米（微拉伸试验）到5米（绳索试验）。可以测量0.0005%至1000%的应变。（根据不同应用选择配置）
还提供了用于确定应变分布、裂纹长度等的额外测量模块。（特殊订货）
模块化RTSS系统可以升级为Q400 2D或3D DIC系统。（特殊订货）
用于静态和动态测试甚至高频试验 （根据不同应用选择配置）
快速简单的制作试样标记
应变测量范围从00005%到1000%
完全兼容万能试验机
RTSS（实时应变传感器）可以通过不同的接口集成为应变传感器，并可以和任何材料试验机一起使用。
RTSS视频引伸计对试验机进行应变测量的提升

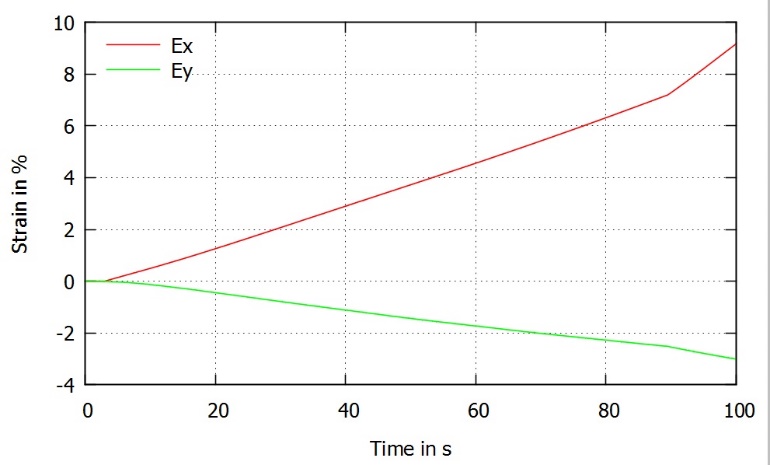

同时测量试样的纵向和横向应变
RTSS视频引伸计的优点
快速简单的制作试样标记
从几毫米到几米的灵活视野
适用于所有拉伸试验机
测量不受材料影响
特点
非接触 | 无夹紧=没有机械影响 高精度 试样断裂不会损坏引伸计 试样断裂点应变的测量（测量没有机械限制）
|
适用于任何材料的应变测量 | 适用于任何材料 可测试软质和硬质材料 从00005%（=5µm/m）到1000%的应变
|
视野范围大 | 样本尺寸为几毫米到几米 适用于20µm/m至1000%的应变 可用于小型和大型拉伸试验机 一套系统用于在一个实验室中不同的试验机和不同的任务 |
摄像头记录 | 易于标记试样 由于放大图像可视化，可用于微小试样 用于文件和质量控制的视频录制 高精度、高速度 纵向和横向应变的同时测量 |
实时摄像头视图 | 快速系统设置 精确的样本对齐 |
不同的数据接口 | 与所有拉伸试验机兼容 与拉伸试验机完全集成 与试验机的模拟或数字数据接口 通过拉伸测试软件进行常规数据记录和材料性能测定（例如杨氏模量） 通过拉伸试验机/软件进行自动控制 |
标定 | 快速精确的系统标定 根据标准进行测试，无需机械传感器跟踪 |
技术参数
多种型号可供选择：
RTSS_Cx: | 用于准静态拉伸试验的高分辨率视频引伸计。 应变低至5µ应变的测量分辨率（=5µm/m） |
RTSS_HS: | 用于动态测试的快速视频引伸计。 高测量速率使该系统适用于动态试验机和快速测试的控制。 |
RTSS_CREEP | 使用一台高分辨率CCD同时拍摄所有试样，可同时测量多达10个试样。 该系统通常用于蠕变试验。 |
Multi-camera-Systems: | 多摄像头设置可用于： 同时测量不同的试样侧面。 小视场和大视场的组合→高精度测量弹性模量E和完整的力-应变曲线 立体设置：两台摄像头，距离为10米。每个相机都有一个小视场，并测量一个标记→ 刚性材料（小应变）的最高精度。 |
不同型号的参数 | RTSS_C1 | RTSS_C05 | RTSS_C02 | RTSS_HS |
精度等级（ISO9513） 在100mm视野条件下 | 1 | 0,5 | 0,2 | 1 |
应变分辨率 | 0.002% | 0.001% | 0.0005% | ca. 0,002% |
应变精度 | 1µm | 0,5µm | 0,2µm | 1µm |
标距L0 | 10-1000mm | 10-1000mm | 10-1000mm | 10-200mm |
测量速率 | 可达 100Hz | 可达100Hz | 可达 100Hz | 可达 1000Hz |
*FOV=视野=图像宽度. 视野对于不同的镜头可调
应用：
RTSS视频引伸计被用作通用材料试验机的应变传感器，用于测量
杨氏模量 ISO 527-1
泊松比ISO 527-1
R/N值 ISO 10113, ISO 10275
断裂点伸长
疲劳试验
振动试验
薄板试验 ASTM E345, DIN 50154, ASTM E517, ASTM E646
橡胶试验 ISO 37
复合材料 ISO 527-4/-5
金属箔ISO 527-3
土工布土工格栅ISO 10319
塑料ISO 527
金属 ISO 6892
绳子拉伸试验

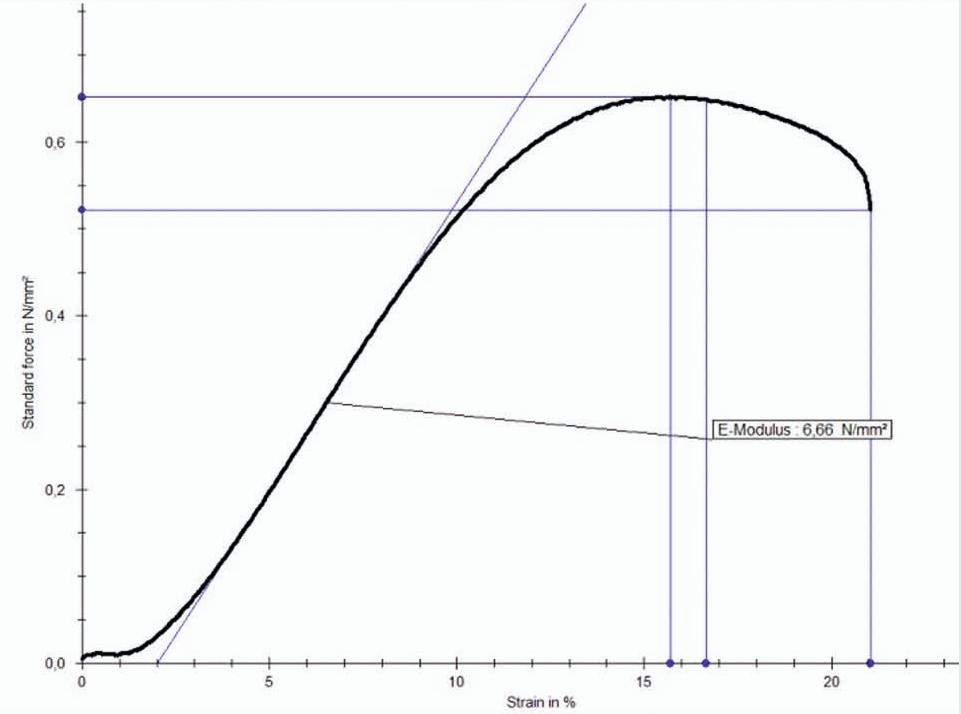

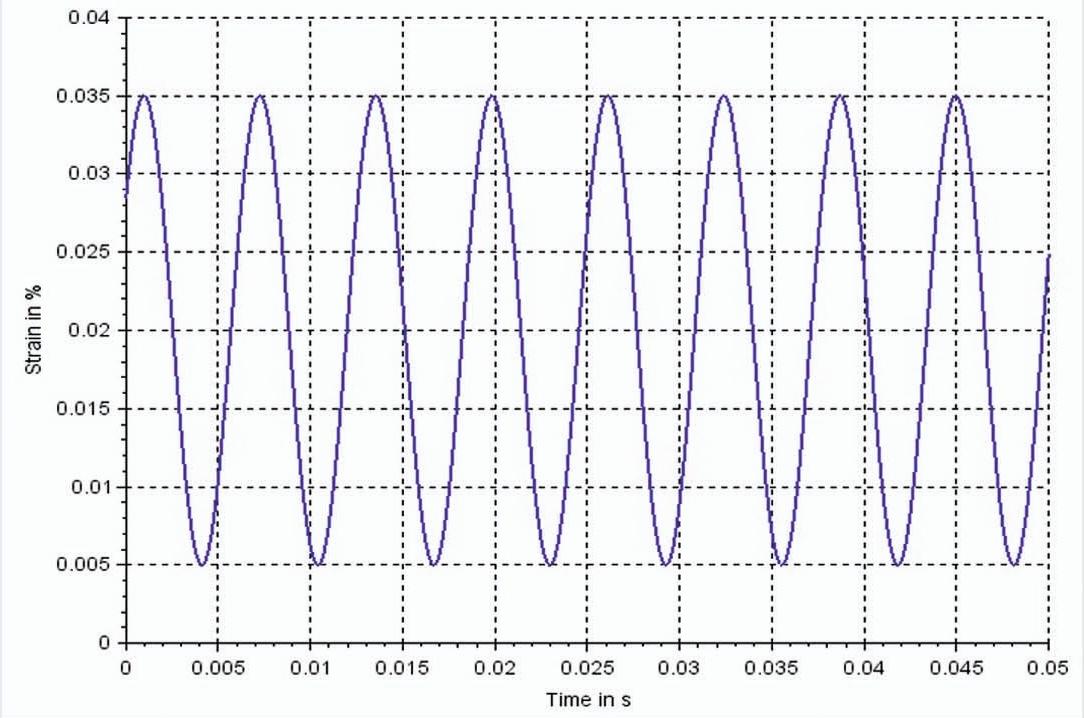

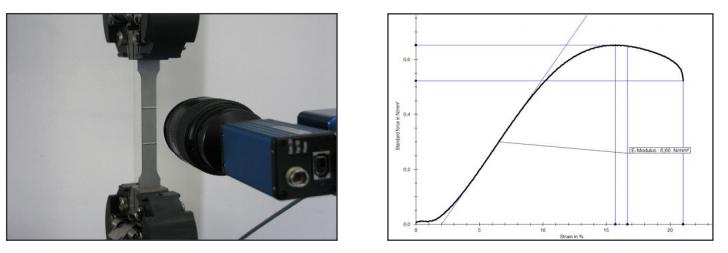

拉伸试验测量弹性模量E 测量速率达1000Hz的疲劳试验
软件 RTSS：
可灵活配置的实时测量软件
现代用户界面
由于用户界面简单直观，培训时间短
模板的定义允许快速切换不同的试验设置
多核支持
CPU负载低
RTSS软件可在控制计算机上同时运行。
软件 Istra4D: （特殊订货）
可选的后处理软件，用于全场应变测量，裂纹扩展和裂纹长度测量
Model RTSS_C05视频引伸计配置
供货物品：
物品编号 | 数量 | 描述 |
1b | 1 | Camera RTSS_2.4MP 摄像头 |
2a | 1 | 高品质NIKON变焦镜头焦距24mm-85mm |
4 | 1 | RTSS 实时分析控制软件User license RTSS Version 10 |
5a | 1 | 标定板100mm |
5b | 1 | 划线笔,标记板 |
5c | 1 | 标线粘贴L0=50mm |
7a | 1 | 三角架 |
7b | 1 | 3D转头 |
8a | 1 | LED 灯 |
8b | 1 | 背光照明(用于横向应变) |
9 | 1 | 包装塑料箱 |
10 | 1 | 软件支持以及1年免费升级 |
12 | 1 | Warranty 12 month |
实时应变传感器RTSS是一种非接触式的，基于一台单独的摄像机和实时图像处理的系统，适用于测量两标记线之间的纵向以及横向应变。应变数据通过模拟信号或者数字信号传输到拉伸试验机进行深入处理或者控制。
技术说明

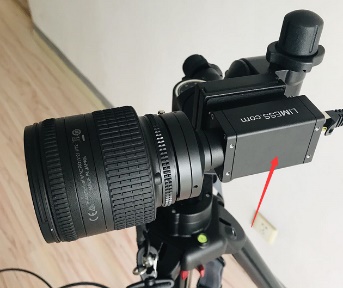

1b. RTSS_2.4MP摄像头
DCM 2.4 MP, 2.4 Megapixel resolution (1936x1216), 1/1,2 “ CMOS-sensor
数据通信模块， 像素分辨率(1936x1216)， 1/1,2 “ CMOS-sensor传感器
高测量精度
100mm视场内，纵向应变精度等级0.5
当视野是100毫米的时候， 测量精度可达0.5um
当视野是200毫米的时候， 测量精度可达1um
当视野是500毫米的时候， 测量精度可达2.5um
当视野是100毫米的时候， 测量精度可达5um
纵向应变: 分辨率可达0.002%
横向应变和试样宽度测量
测量速率100 Hz
镜头接口

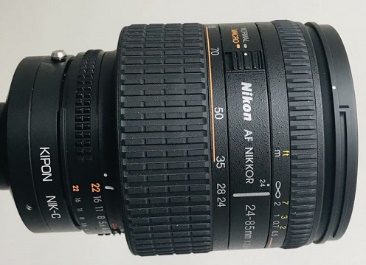

2a 高品质 NIKON变焦镜头
焦距24mm-85mm
3. 测量和分析用计算机单元 (用户购买计算机， 计算机建议配置)
戴尔Desktop PC Dell, Optiplex, Intel I7 CPU, 4GB RAM, 500GB HD, 16x DVD+/-RW, Windows 10 64位, 19” LCD Monitor
4. RTSS控制及分析软件
实时应变传感器（RTSS）软件是以一款非接触式软件，基于镜头和实时图像处理技术。用于测量两标记线之间或反光带间式样的应变量。
典型的应用是材料性能的测定，比如杨氏模量， 泊松比， 应变控制拉
数据传输通过模拟输出信号对外部软件及设备实施控制，对各种试验机具备100%的匹配率，如Instron, MTS, Zwick, Schenk等；测量结果可通过RS232传送至计算机或者DOLI控制器。
特征
视频引伸计
测量速率70HZ
测量
o 2标记线间的纵向应变
o 2标记线间的距离（mm）
o 试样的横向几何应变
o 试样的几何颈缩
o 试样的宽度
纵向分辨率0.002%（HR摄像头）
简单图片格式（TIF, BMP, JPG）图像序列（AVIS）试验过程储存功能
数据接口：串行，模拟-可选（双通道，± 10V电压，16位 DAQhw）
ASCII文件
DOLI-控制器（选配）
先进的，可配置的，简单直观的界面
适用于各类试验或应用的模板
支持多线程分析的多核心处理器，实现低处理器负载。 （RTSS软件可在控制拉伸试验机的计算机上使用）。
供货范围：软件许可证，安装CD和手册
多与语界面（德语，英语，或是更多）

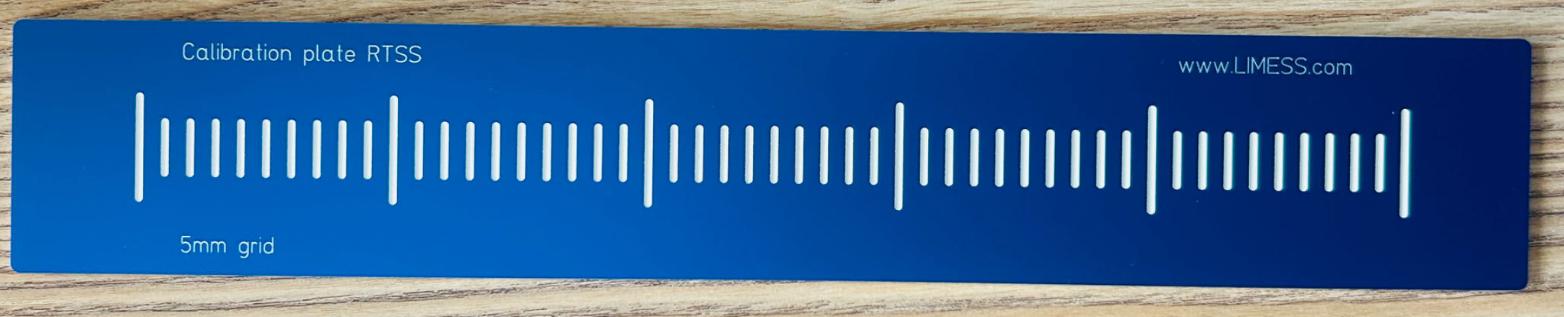

5a 标定板250mm

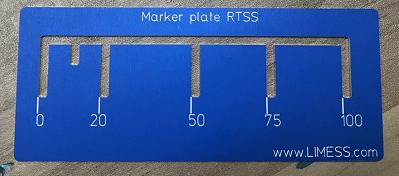

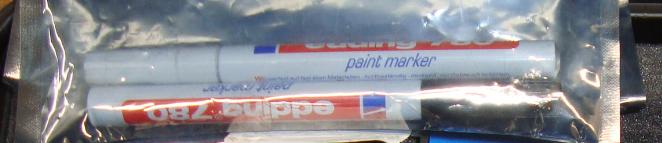

5b 划线笔, 标记板

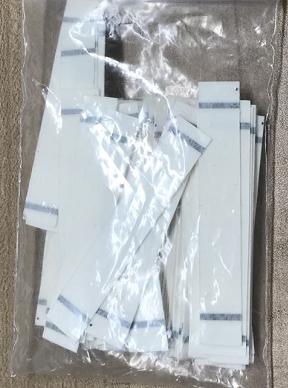

5c 标线粘贴L0=50mm
7a. 三脚架
7b 3D转头
可便捷的对摄像头进行微调

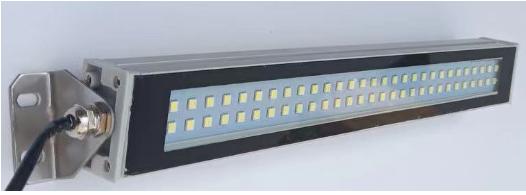

8a 标准照明
LED标准光源 （冷光源可避免试样受热）；

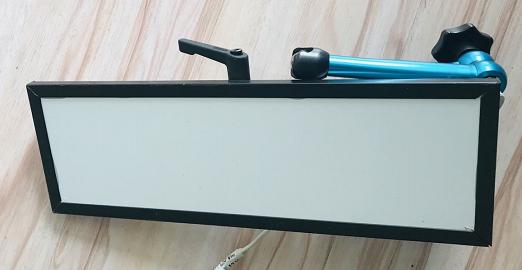

8b 背光照明
横向应变用LED 背光照明 300X100mm；
12V电源供应
（冷光源可避免试样受热）

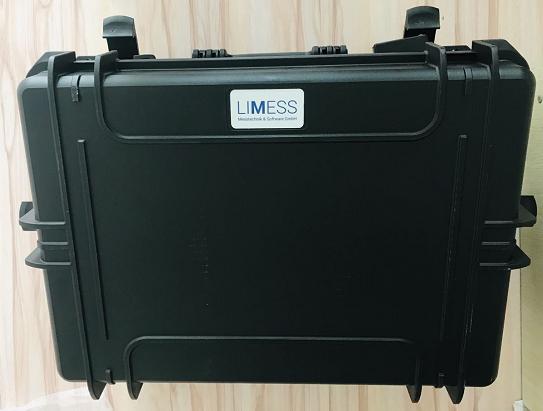

9 包装箱
包装箱坚固，储存采集系统，摄像头以及附件；

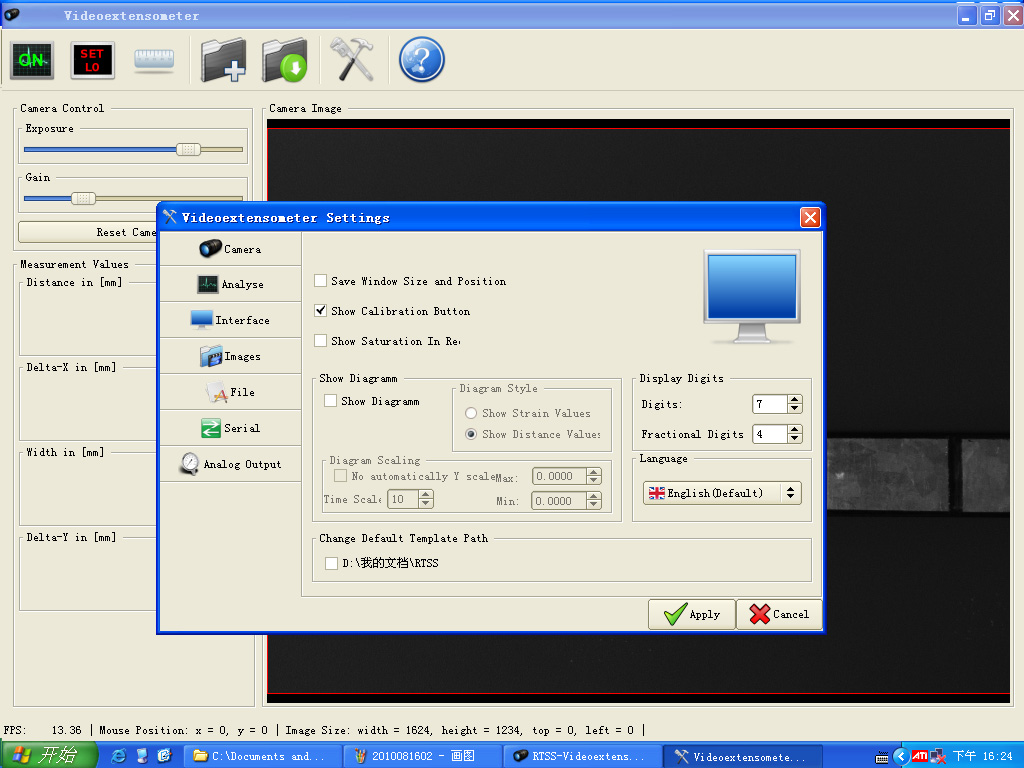

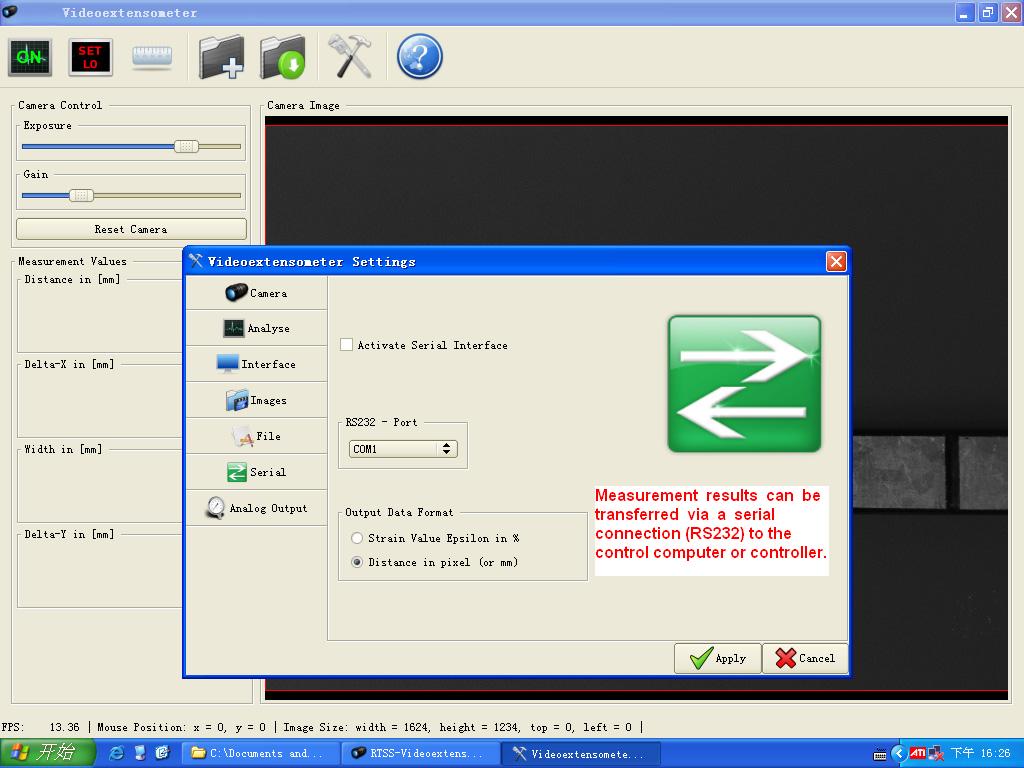

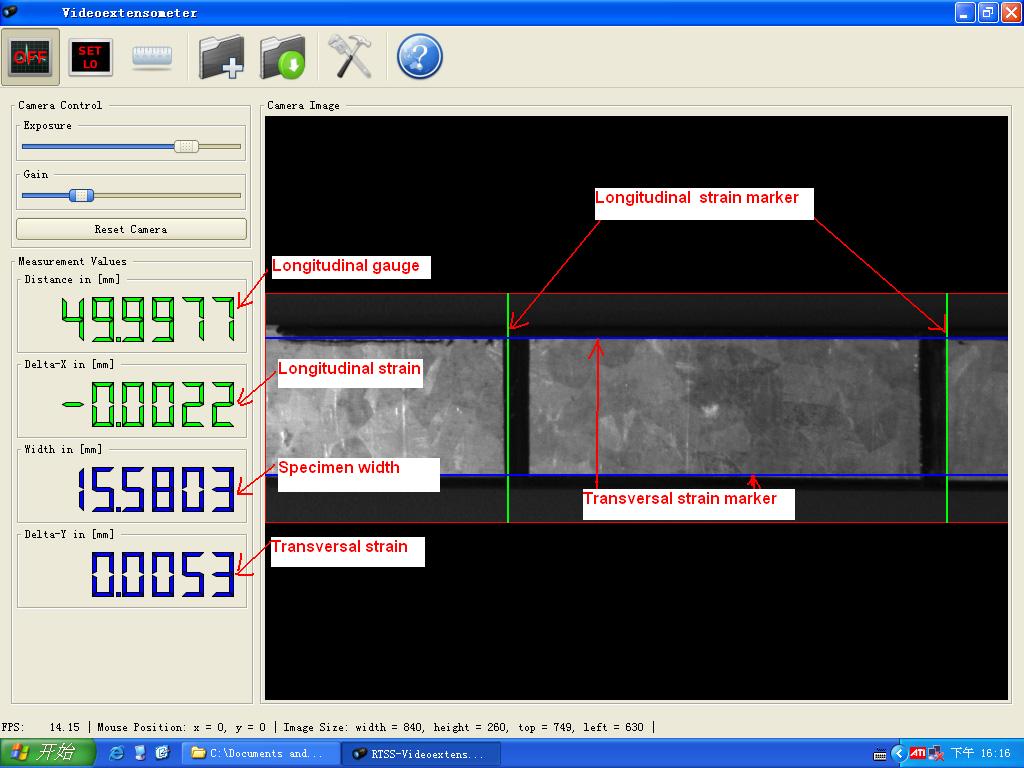

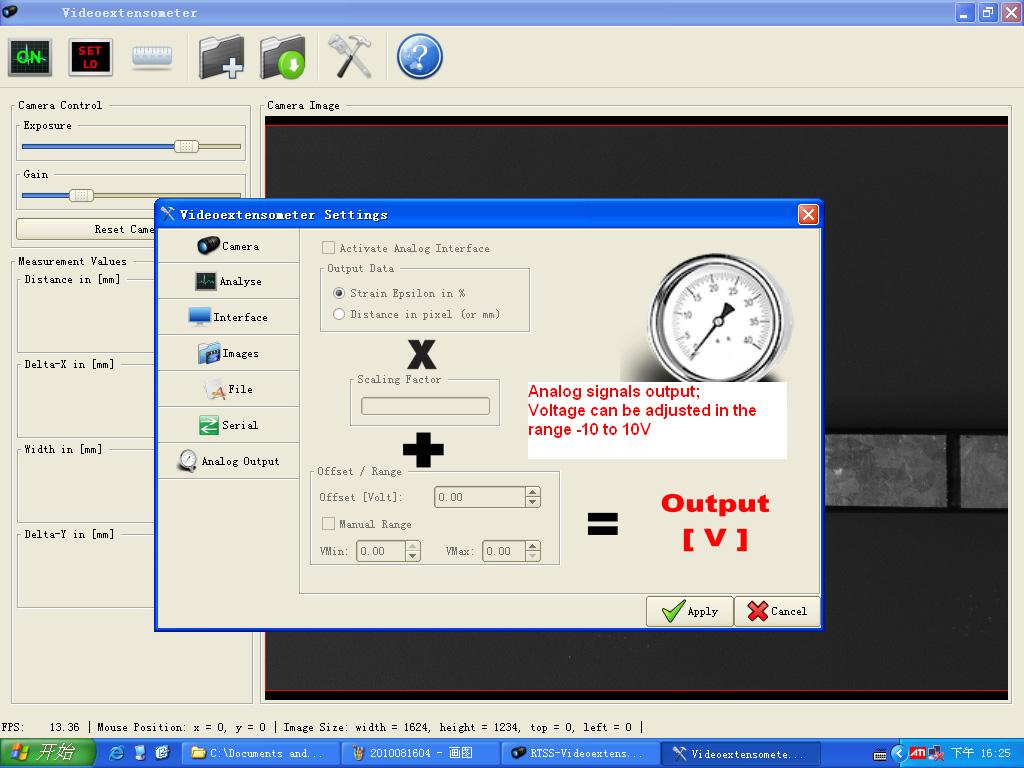

软件界面

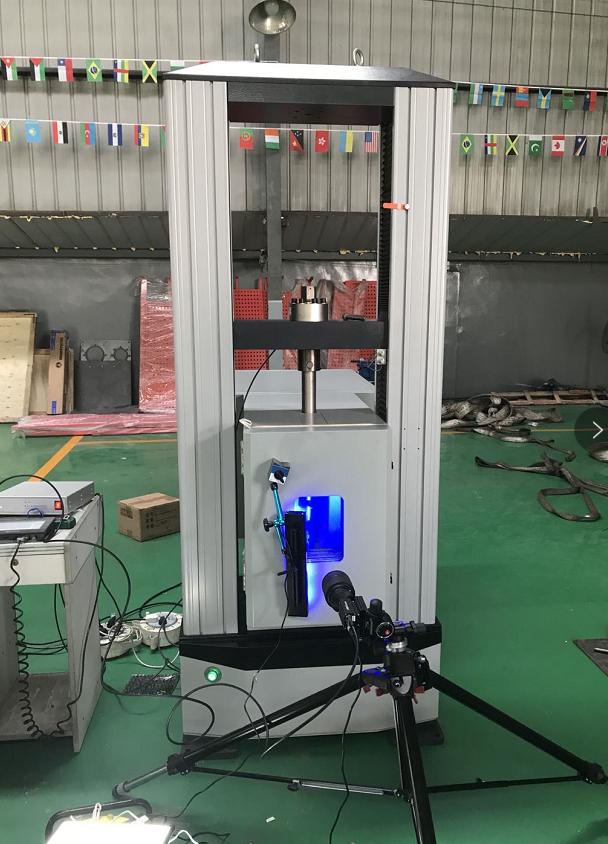

在电子万能试验机上的应用：

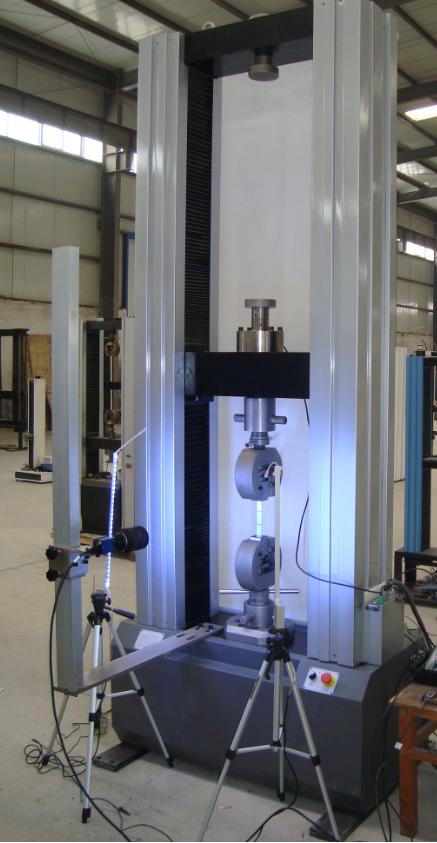

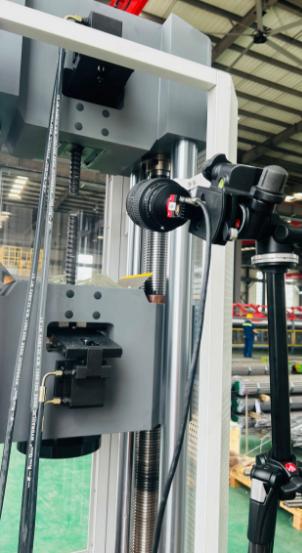

在液压万能试验机上的应用
德国LIMESS视频引伸计
