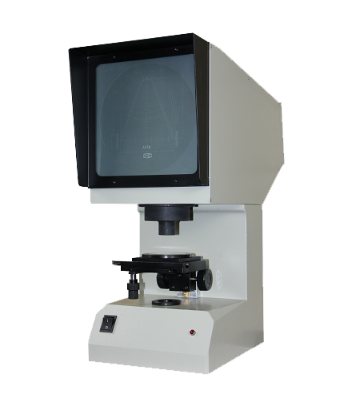

试验仪器类型：冲击式样缺口投影仪
规格型号：CST-50
一、产品介绍：
冲击试样缺口投影仪是根据GB/T229－94《金属夏比缺口冲击试验方法》中对冲击试样缺口的要求而设计、开发的，专业用于检测冲击试验缺口是否合格的重要检测设备，该仪器是利用光学投影的原理将被测的冲击试样U型和V型缺口与标准板图对比以确定被检测的冲击试样加工是否合格。该 冲击试样缺口投影仪操作简便，检查对比直观、效率高，是冲击试样加工过程的必备检测设备。
二、工作原理：
本投影仪光源发出的光线经聚光镜照射到被测物体，再经物镜将被照射物体放大的轮廓投射到投影屏上。根据需要，本仪器为单一投射照明，光源通过一系列光学元件投射在工作台上，再通过一系列光学元件将被测试样缺口轮廓清晰的投射到投影仪上。物体经二次放大和二次反射成正像，在投影屏上所看到的图形与实际试样放置的方位一致。

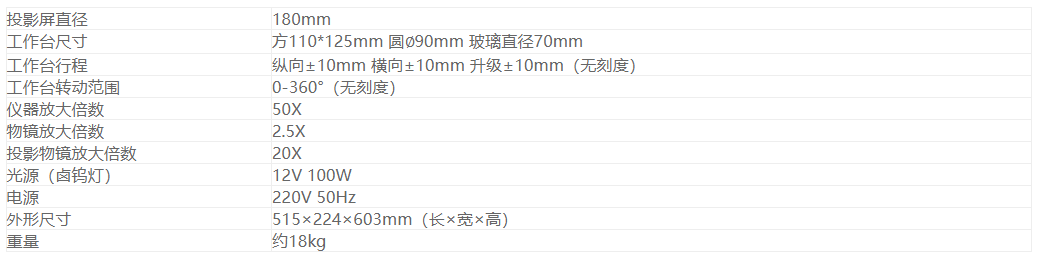

三、主要技术参数：
冲击试验缺口投影仪
